История магнитофона началась в Дании. Именно там 10 декабря 1898 года инженер Копенгагенской телефонной компании Вальдемар Поульсен запатентовал телеграфон – аппарат для магнитной записи голоса на стальной проволоке. Причем датчанин поначалу даже не представлял, нужно ли его изобретение: Поульсен просто хотел подшутить над другом и напугать его записанным эхом. Однако удача и произведенный эффект натолкнули инженера на мысль, что телеграфону можно найти и практическое применение.

Датский инженер Вальдемар Поульсен – основоположник магнитной записи

Изобретатель в своей работе опирался на идею магнитной записи звука, высказанную за 10 лет до того американским инженером Оберлином Смитом. Тот предлагал использовать в качестве звуконосителя шелковую нить со стальными жилками, но у Смита дальше идеи дело не пошло. Поульсен же заменил шелковую нить стальной проволокой, и аппарат заработал! Модель телеграфона Поульсена, созданная в 1898 году, была еще довольно несовершенна. Изобретатель спирально намотал стальную проволоку в один слой на толстый вращающийся цилиндр, что внешне сделало аппарат похожим на проволочный реостат и определило громоздкость изобретения. При этом 100 метров рояльной проволоки диаметром 1 миллиметр хватало всего на 45 секунд записи (скорость протяжки составляла 2,2 метра в секунду).

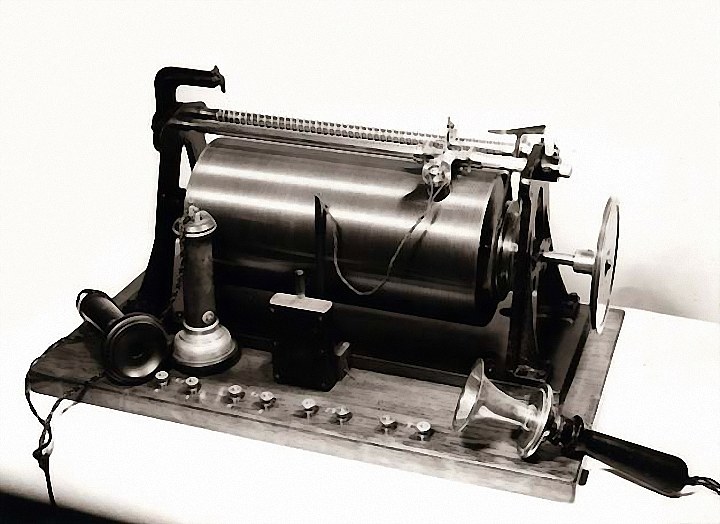

Телеграфон Поульсена – первая модель 1898 г

Открытие электромагнитной записи было революционным, но в то время ее широкому внедрению мешала масса недостатков. Главными недостатками были очень слабый звук, который можно было слушать только в наушниках, и крайне неудобный звуконоситель. Ведь чтобы записать 40 минут звука, требовалось целых шесть километров стальной проволоки! Тем не менее, изобретение было весьма перспективным – на Всемирной выставке в Париже в 1900 г телеграфон Поульсена получил гран-при. При демонстрации Поульсен записал несколько слов, сказанных австрийским императором Францем Иосифом, которые стали самой первой магнитной записью, дошедшей до наших дней. Эта тридцатисекундная запись, несмотря на ужасающее качество, до сих пор иногда используется в исторических радиопередачах.
Совершенствуя свой аппарат, Поульсен заменил проволоку тонкой стальной лентой (ширина 3 мм), разместив ее на катушках. Это несколько улучшило качество звука и уменьшило размеры звуконосителя, сделав телеграфон по виду похожим на будущих потомков – катушечные магнитофоны. Кроме того, Поульсен запатентовал так же и запись на стальной диск – эта идея применяется сейчас в жестких дисках компьютеров!

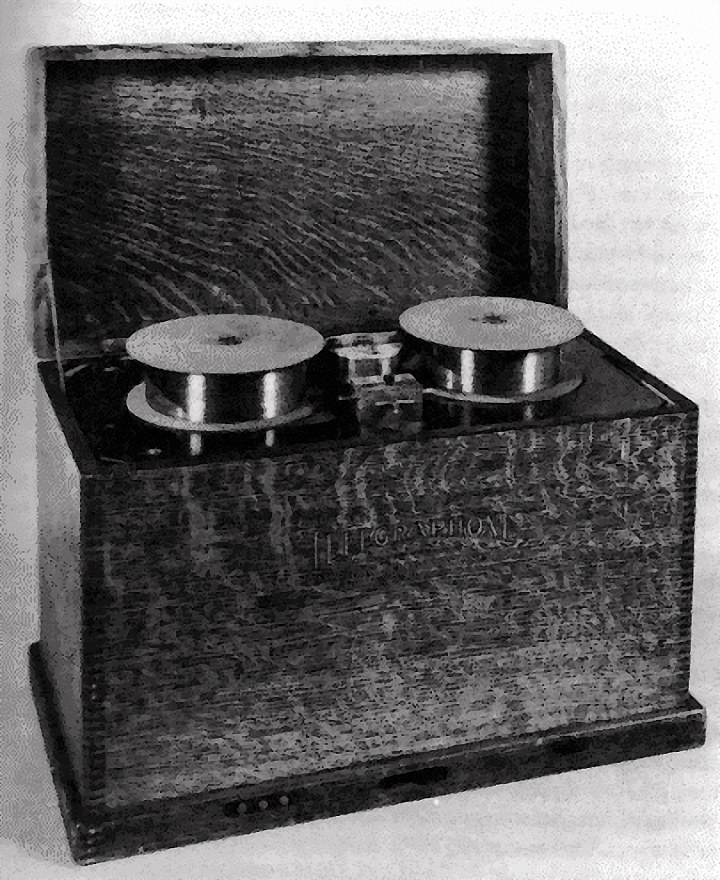

Телеграфон Поульсена 1910 г – улучшенная модель со стальной лентой в качестве носителя

Телеграфон Поульсена работал следующим образом: стальная лента проходила между полюсами небольшого электромагнита, катушка которого соединялась с телефоном. Импульсы тока, возбуждаемые при звуках речи в телефон, изменяли силу электромагнита. Тот, в свою очередь, действовал на стальную ленту неравномерно, намагничивая ее соответственно изменениям звукового тока. Затем при пропускании ленты между полюсами электромагнита она возбуждала в сердечнике электромагнита магнетизм. Благодаря этому в мембране телефона происходили колебания, воспроизводившие записанные слова. Одна такая стальная лента могла много раз служить для воспроизведения записи. При желании запись можно было стереть – для этого ленту нужно было пропустить между полюсами сильного электромагнита, возбуждаемого переменным током.
Первым практическим применением телеграфона Поульсена стала связь с телефоном: в случае отсутствия абонента дома телеграфон, связанный с телефоном, принимал сообщение, и абонент по возвращении мог прослушать запись обращения к нему. Фактически, Поульсен уже на рубеже 19-20 вв. создал автоответчик! Эта система действовала в телефонной сети Копенгагена и работала достаточно удовлетворительно.

Телеграфон Поульсена использовался в качестве первого автоответчика

Однако телеграфоны так и не получили широкого распространения. Качество записи оставалось плохим, оно сопровождалось сильным шумом. А главное, воспроизведение было очень тихим – ведь усилителей еще не существовало. Но и изобретение усилителя в 1911 году не улучшило качества записи: шумы оставались, усиливаясь вместе с громкостью речи. Для записи музыки телеграфон вообще не годился, хотя диктофоны на его основе постепенно стали распространяться. Улучшить качество звука мешал стальной носитель записи; тем не менее, стальная лента применялась вплоть до середины тридцатых годов. Во время работы аппарата от него приходилось держаться подальше, так как в случае обрыва ленты, летящей со скоростью 2-3 метра в секунду, ее концы могли серьезно поранить людей. При монтаже или после разрыва ленту сваривали, и тогда в месте соединения был слышен ужасный треск, а, проходя через головку, сварной шов буквально рвал ее полюсные наконечники. Поэтому магнитофон фирмы “Маркони” выпуска 1934 года имел двойной набор головок. После прохождения шва испорченная головка отключалась, включалась “свежая”, а тем временем техник заменял испорченные наконечники на целые.
В России практические работы над магнитной звукозаписью были начаты под руководством инженера В. К. Викторского в 1932 году. Уже через три года в Мосэнерго стали использовать отечественный диктофон для документирования переговоров диспетчера в случае аварии. Запись велась на стальную проволоку на скорости 2 метра в секунду.

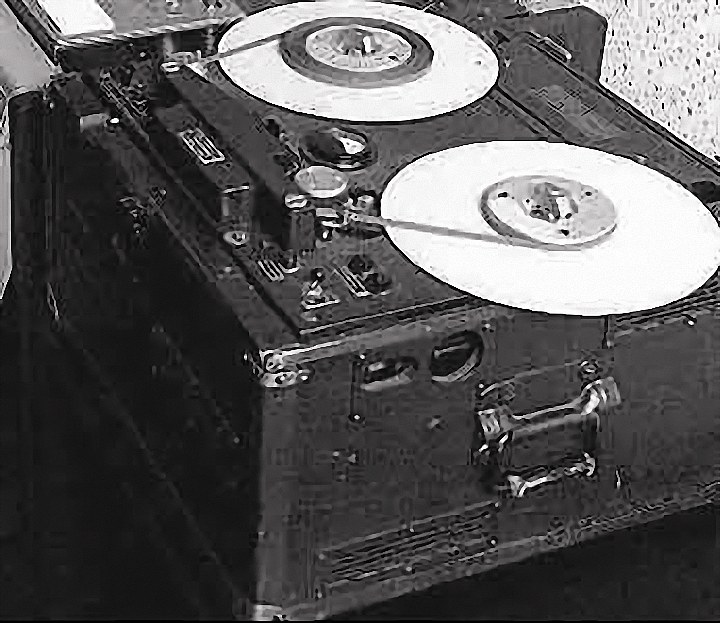

Один из первых отечественных магнитофонов – модель 1930 гг.

     Широкое распространение магнитофон начал получать только тогда, когда немецкий ученый Пфеймер разработал новую систему звуконосителя: вместо стальной ленты Пфеймер предложил в 1927 г использовать бумажную – с напылением железного порошка. Кстати, в СССР подобная разработка была запатентована еще в 1925 году; она представляла собой гибкую целлулоидную ленту, покрытую стальными опилками при помощи столярного клея. Однако советское изобретение прошло не замеченным не только на Западе, но и на родине… а идея Пфеймера была развита только в 1934-1935 годах, когда немецкая фирма BASF начала серийный выпуск магнитофонной ленты из порошка карбонильного железа на диацетатной основе. Катушка диаметром 25 сантиметров весила 1 килограмм и позволяла вести запись в течение 20 минут. Тогда же фирма AEG начала выпуск студийного аппарата магнитной записи для радиовещания, назвав его “магнетофон” – от него то и произошло современное – “магнитофон”. Вскоре этот аппарат стал широко применяться на немецком радио. Его модификации нашли применение и на английской студии Би-би-си: запись позволила давать одну и ту же передачу на разные часовые пояса обширной Британской империи.
     До 2-й мировой войны, да и в первые годы после нее, Германия оставалась на переднем крае разработок в области магнитной записи звука. В 1940 году немецкие инженеры Браунмюль и Вебер предложили подмагничивание ленты высокочастотным током, что резко улучшило качество звука.
     После войны трофейные магнитофоны и документы помогли развитию этого вида звукозаписи и в СССР, и США. В радиовещании нашей страны трофейные аппараты и лента использовались до конца пятидесятых годов. На американском радио магнитная запись впервые была использована в 1947 году: на трофейный “магнетофон” записали для последующего выпуска в эфир концерт певца Бинга Кросби. Этот аппарат в числе четырех самых совершенных по тому времени немецких магнитофонов привез летом 1945 года сметливый американский солдат, имевший профессию радиотехника. “Закон о военных сувенирах”, принятый тогда в США, позволял рядовым отправлять домой что угодно, если это войдет в стандартный посылочный ящик. Солдат, подробно сфотографировал и зарисовал магнитофоны, а потом разобрал их и в 35 ящиках послал в Америку, где затем собрал. Эстрадную звезду так впечатлило качество записи, что Кросби вложил большие деньги в разработку и выпуск новинки, и уже в 1950 году в США продавалось не менее 25 моделей магнитофонов.

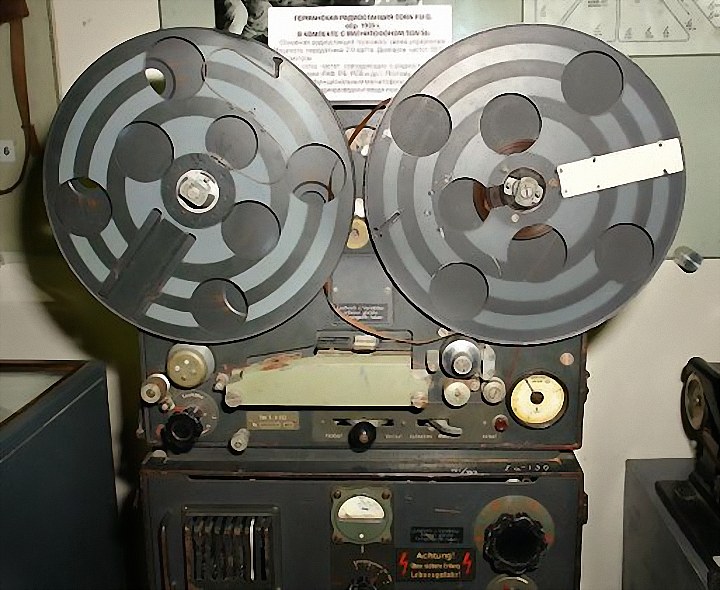

Германский магнитофон периода 2-й мировой войны, использовавшийся с радиостанцией

Тем не менее, немцы какое-то время продолжали оставаться впереди остальных стран в деле развития магнитной записи. Так, в 1957 году фирма AEG выпустила первый двухдорожечный магнитофон, в 1959 году немцы изготовили первый четырехдорожечный аппарат. Однако все эти магнитофоны были еще ламповыми и потому довольно тяжелыми и громоздкими. Существенно уменьшить размеры и вес магнитофона первыми сумели японцы – в 1956 г фирма “Сони” изготовила транзисторный магнитофон – после удаления громоздких радиоламп магнитофон стал заметно меньше и изящнее. А в 1961 г голландская фирма “Филипс” разработала кассетный магнитофон, размеры которого благодаря компактному звуконосителю еще больше уменьшились. Любопытно, что идея кассеты появилась благодаря слепым людям – они не могли оперировать с катушками, в узкую щель которых нужно было вставлять тонкий конец ленты, и компактные кассеты были разработаны именно для них. Однако новинка понравилась, и кассетные магнитофоны получили очень широкое распространение.

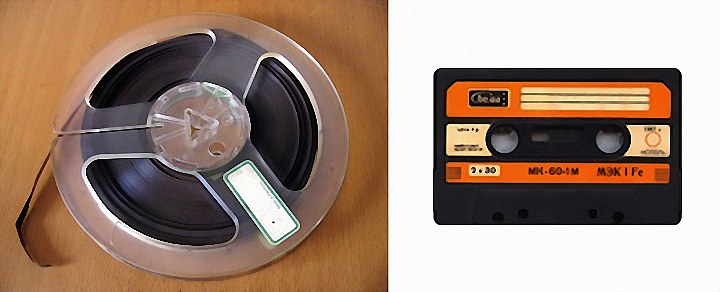

Разные звуконосители магнитофонов: пленка на катушке и пленка в кассете

Что касается нашей страны, то в СССР под влиянием германских трофейных аппаратов в конце 1940 гг. начали выпускать более совершенные магнитофоны. В первую очередь эти аппараты изготавливались для радиостудий и спец-организаций (вроде КГБ, а позже – и милиции). Первый бытовой магнитофон “Днепр” был выпущен в 1947 году. Но тогда из-за дефицита и дороговизны мало кто мог позволить себе такую роскошь дома, в основном, магнитофонами владели разные организации. Этот магнитофон обладал очень скромными характеристиками, был однодорожечным, с очень большим расходом ленты из-за высокой скорости. Из-за всего вышеперечисленного «Днепр» выпускался в небольшом количестве и был довольно редким аппаратом.

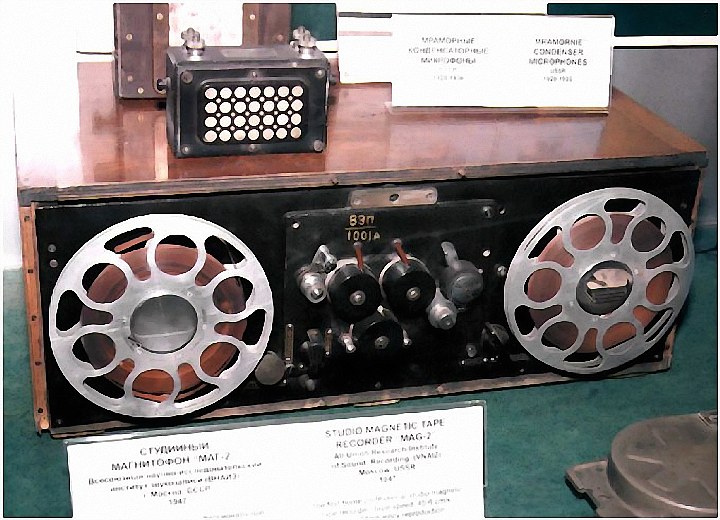

Студийный магнитофон “МАГ-2″, модель 1947 года

     К 1950 году запись на магнитную ленту уже существовала, но для простого населения страны была недоступна из-за высокой цены. Первой попыткой сделать магнитную запись доступней стал выпуск магнитофонной приставки ”МП-1” в начале 1954 года. Она была проста по устройству и могла работать совместно с любым типом радиоаппаратуры для проигрывания пластинок. Приставка не имела электродвигателя, для ее привода использовался диск проигрывателя грампластинок, с которым приставка и эксплуатировалась. Схема содержала одну радиолампу, которая выполняла функции генератора стирания и подмагничивания, корректирующего усилителя записи и предварительного усилителя сигнала. Все остальные функции выполнял базовый аппарат, к которому приставка подсоединялась через специальный разьём. Стоила такая магнитофонная приставка 300 рублей по курсу 1955 года (30 рублей в послереформенных ценах).

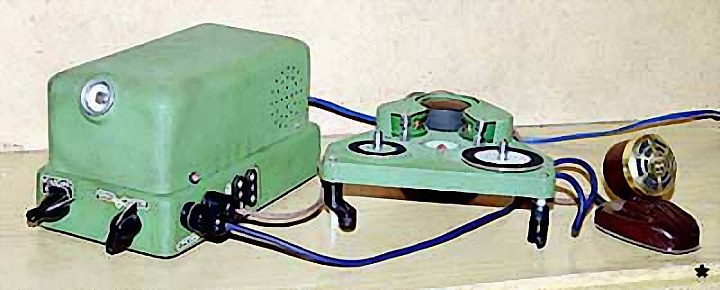

Магнитофонная приставка МП-2, 1950-е годы

Со временем разработка и производство магнитофонов налаживались, а стоимость их падала. В результате за первым “Днепром” появились последующие модификации, с гораздо лучшими характеристиками, со стандартными скоростями ленты. Аппараты «Днепр-3» и «Днепр-9» были уже довольно доступными для населения и стоили относительно недорого (100-120 рублей – эту сумму можно было накопить без особого ущерба для уровня жизни в течение нескольких месяцев).

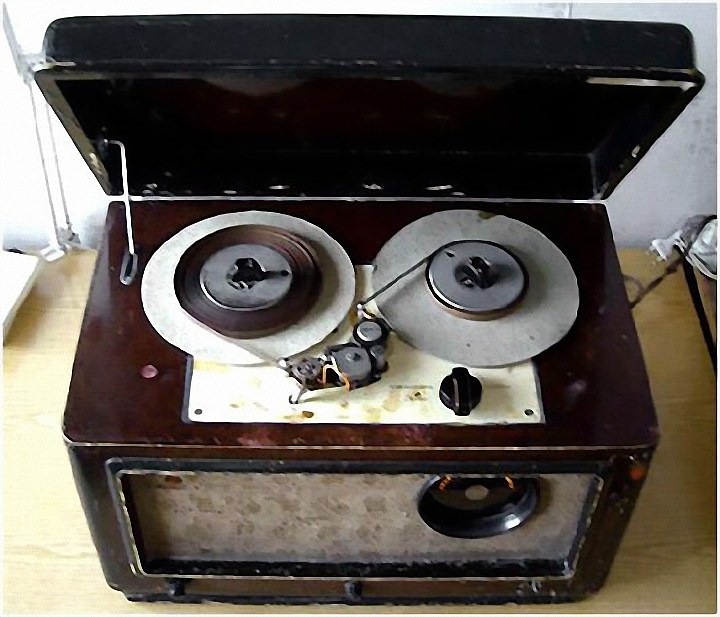

Первый отечественный массовый бытовой магнитофон «Днепр-3»

В это же время разрабатывались и репортажные переносные магнитофоны с автономным питанием для радиожурналистов. С целью экономии батарей они приводились в движение заводимой рукояткой пружиной (как патефоны). Типичным их представителем стал ”МИЗ-8” – первый отечественный репортажный переносной, с автономным питанием магнитофон с пружинным приводом “граммофонного типа”. Аппарат был собран на трёх радиолампах. Питание осуществляется от двух батарей, находившитхся в отсеке слева. Время однодорожечной записи ”МИЗ-8” составляло 15 минут; весил этот аппарат 7,2 кг.

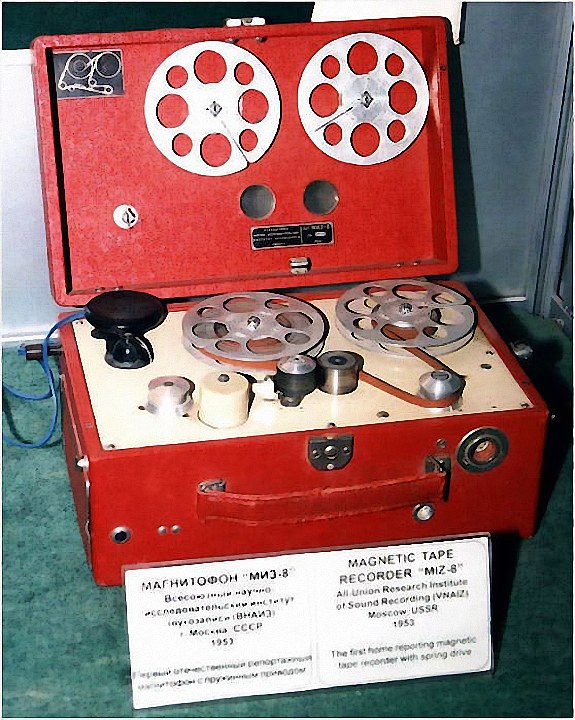

Репортёрский магнитофон – «МИЗ-8». Модель 1953 года

Первым советским стереофоническим магнитофоном стал аппарат “Яуза-10″; в 60х годах он стоил почти 400 рублей – немалая по тем временам сумма. Специально для этой модели были разработаны узлы, ранее не применявшиеся в отечественной бытовой технике: счетчик метража ленты, сдвоенные регуляторы, переключатель дорожек. К сожалению, судьба этой модели сложилась не очень удачно: из-за высокой цены и отсутствия в середине 60х годов качественных источников стереосигнала уже к 1968 году выпуск “Яузы-10″ был свернут: потребителю не было смысла покупать столь дорогостоящий аппарат, возможности которого он не мог использовать.

Первый отечественный стереофонический магнитофон «Яуза-10»

А вот магнитофон “Весна”, выпускавшийся с 1963 г., был очень распространен и популярен (такая машинка была и в моей семье – отец купил его за 150 рублей, сумма вполне приемлемая для хорошо зарабатывавших моряков). “Весна” представляла собой портативный переносной аппарат, работавший как от батарей (10 штук типа 373), так и от сети. В магнитофоне использовались катушки “номер 10″ объемом 100 м, что обеспечивало 17 минут прослушивания на дорожке. Весил такой агрегат (с батареями) 5,5 кг.

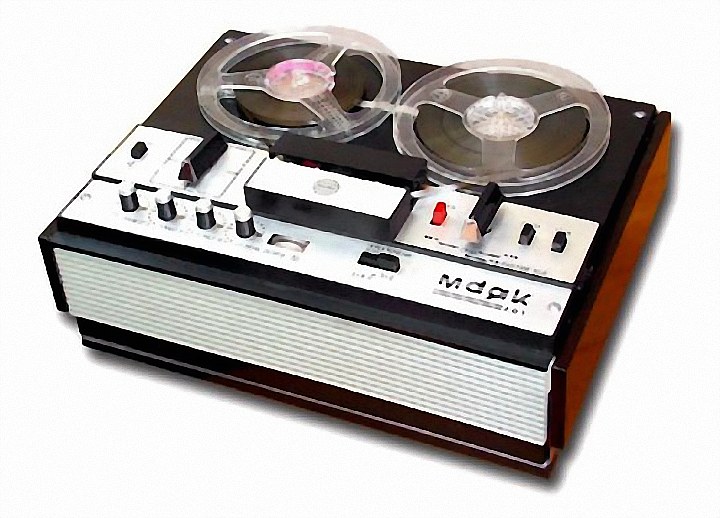

Магнитофон «Маяк 201» моно – именно такой аппарат в 1979 г стал свадебным подарком при моей женитьбе

В 70-е гг. в СССР начали широко распространяться кассетные магнитофоны, звуконосители которых представляли собой заключенную в пластиковый контейнер пленку шириной 3,81 мм. Эти аппараты имели низкую по сравнению с катушечными магнитофонами скорость протяжки ленты, а это неизбежно порождало высокий уровень шумов. Тем не менее, несмотря на ухудшенное по сравнению с катушечными магнитофонами качество воспроизведения, «кассетники» сразу же приобрели огромную популярность – особенно среди молодежи, благодаря своим малым габаритам и весу. Вставив в такой аппарат батарейки, мы компаниями гордо шлялись по улицам, небрежно помахивая им, словно сумочкой, и оглашая окрестности громкоголосой (пусть и слегка шипящей) музыкой…
Одним из самых первых и самых распространенных в 70-е гг. «кассетников» был магнитофон ”Электроника-302”, который выпускался до 1984 года. Именно с таким аппаратом я и «рассекал» по улицам родного города со своими одноклассниками, благо весил мой «маг» немного – 3,5 кг.

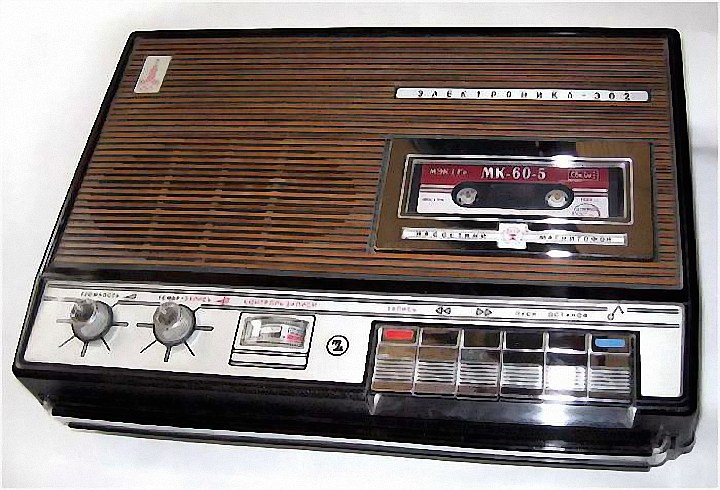

Портативный кассетный монофонический магнитофон третьего класса «Электроника-302»

Одним из первых кассетных стереофонических магнитофонов стал аппарат “Весна-201-стерео”, выпускавшийся с 1977 г. Этот магнитофон работал на собственный громкоговоритель как монофонический, а на выносные колонки – как стереофонический. Весил «стерео-кассетник» 4,7 кг. В преддверии олимпийских игр 1980 года, с начала 1978 года к наименованию этого магнитофона добавили атрибут ”олимпийский”. Соответственно увеличилась и стоимость магнитофона. До 1978 года пластмассовый футляр магнитофона по бокам и сзади наверх был оклеен декоративной плёнкой под дерево, а с 1978 года он стал выпускаться только лишь в пластмассе, с добавлением алюминиевого оформления.

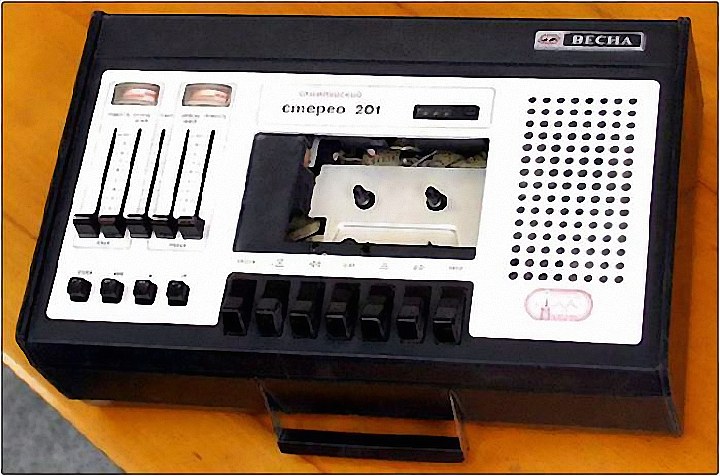

Один из первых кассетных стереофонических магнитофонов «Весна-201-стерео»

Ну, а дальше пошло-поехало… Советские, а потом уже российские магазины заполонила масса самых различных магнитофонов, в том числе и зарубежных, как высококачественных, так и не очень. Но это – отдельный большой рассказ для специалистов в данной области, я же поставленную перед собой задачу рассказать о «самых первых» магнитофонах выполнил…
